阻燃热缩管选型指南：材料科学与标准解析



在新能源汽车高压线束、数据中心服务器机柜和轨道交通电气箱体等关键应用场景中，选择错误的阻燃热缩管不仅意味着失误，更会带来严重安全隐患。一次故障可能引发连锁风险：导致电动汽车电池短路、密闭数据中心内的烟雾吸入危害或轨道交通系统服务中断。面对复杂的聚合物化学体系、不断演进的全球标准以及针对细分场景优化的阻燃配方，如何选择既能满足合规要求又能提供可靠保护的解决方案？

本指南专为需要超越“简单合规”选择的工程师、材料科学家和采购专家量身定制。我们将深入解析阻燃系统的材料科学，解读关键性能标准，并重点介绍先进无卤阻燃（HFFR）技术如何解决行业未满足的需求。



一. 材料体系的双重分类与性能关联

阻燃热缩管的性能由两个相互依存的组成部分决定：基础聚合物（机械/热性能骨架）和阻燃系统（防火安全核心）。要精准选型，必须理解它们之间的协同作用。

1. 按基础材料分类

每种聚合物都针对特定的环境和机械需求设计。以下是行业专业人士关注的关键特性和应用场景分析：

• 聚烯烃（PO）：连续使用温度范围-40°C至125°C（标准）或150°C（交联型）。具有高柔韧性（肖氏D硬度20 kV/mm）和良好的耐温和油性。适用于新能源汽车低压线束、消费电子和工业布线，但对强溶剂（如酮类）耐受性较差。

• 氟橡胶（FKM）：连续使用温度-20°C至200°C，峰值250°C。具有卓越的耐油/燃料性能（ASTM D471：在IRM 903油中体积膨胀

• 聚四氟乙烯（PTFE）：连续使用温度-200°C至260°C，峰值300°C。具有超高热稳定性、低摩擦系数（

• 聚氯乙烯（PVC）：连续使用温度-15°C至80°C。成本效益高，固有阻燃性（通过氯元素），耐磨性好。适用于低压建筑布线（传统系统），但燃烧时会释放氯气，且增塑剂可能迁移（邻苯二甲酸盐不符合RoHS 2.0）。



2. 按阻燃系统分类

阻燃系统不仅决定 flammability 等级，还影响烟密度（ASTM E662）、有毒气体排放（ISO 5659-2）以及加工后聚合物性能的保持。以下是行业标准系统的技术比较：

• 卤系阻燃系统（溴/锑）

- 机制：气相抑制——溴自由基（Br•）中断燃烧链式反应，三氧化二锑（Sb₂O₃）作为协效剂提高溴效率

- 优点：低添加量（5-12%）即可实现高阻燃效率，对聚合物加工性影响最小

- 缺点：产生腐蚀性溴化氢（HBr）气体（冷凝后pH 400（ASTM E662）；高温火灾中产生有毒副产物（如二噁英）

- 法规风险：在欧盟（REACH SVHC清单中的十溴二苯醚）和中国（GB/T 2408-2021对卤素含量的限制）受到限制

• 无卤阻燃（HFFR）系统（现代标准）

在法规（RoHS 2.0、REACH、中国GB 30288-2013）和对“设计更安全”解决方案的市场需求推动下，HFFR系统依靠凝聚相作用（冷却、成炭）来抑制火焰。

- 金属氢氧化物（ATH/MDH）：通过吸热分解（释放H₂O蒸气）冷却聚合物，残留氧化物形成物理屏障。需30-60 wt%添加量，成本低、无毒、烟密度抑制优异（Ds,4min

- 氮系（膨胀型）：膨胀形成闭孔炭层（膨胀作用）阻挡热量/氧气，释放不可燃N₂气体。需15-25 wt%添加量，炭层稳定性好，与大多数聚合物兼容，但耐湿性差（在>85%RH环境下炭层降解），高温性能有限（>150°C）

- 磷系（红磷）：氧化形成聚磷酸，催化成炭，形成高热稳定性炭层。仅需5-12 wt%添加量，效率超高，对聚合物性能影响最小，烟毒量低，但传统红磷易吸湿（吸湿性>2%），有释放磷化氢（PH₃）的风险（有毒、可燃气体）



二. 技术突破：微胶囊化红磷FRP-950X

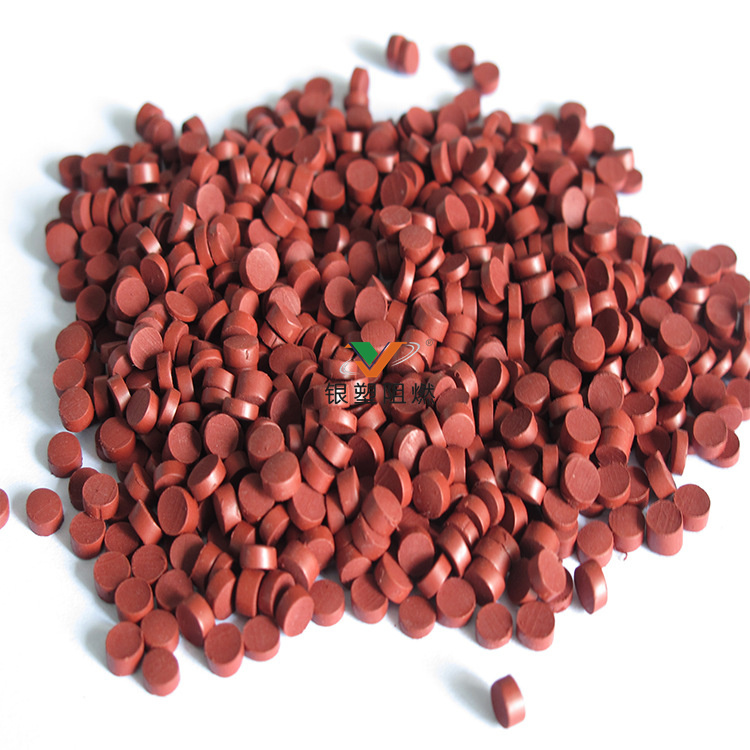

对于聚烯烃基阻燃热缩管（新能源汽车、数据中心和工业应用中最广泛的类型），微胶囊化红磷FRP-950X解决了传统HFFR系统的关键限制。它不仅是一种阻燃添加剂，更是为高性能应用精准设计的解决方案。

• FRP-950X的创新特点

采用原位聚合微胶囊化技术：环氧改性树脂薄壳与磷颗粒结合形成屏障，使吸湿率降至2%，按ASTM D570），消除PH₃释放（挤出过程中

• 在热缩管中的作用机制

当暴露于火焰时，FRP-950X经历三步保护反应：

- 氧化：磷在250-300°C氧化成聚磷酸（PPA）

- 炭催化：PPA使聚烯烃基质脱水，促进形成致密闭孔炭层（10wt%添加量时厚度约500μm）

- 屏障形成：炭层阻挡热量传递至下层聚合物（热反射>80%）并防止可燃挥发物释放，有效自熄



三. 关键标准解读

合规不仅仅是通过测试，更是要使标准与应用风险 profile 匹配。以下是对阻燃热缩管最相关标准的技术解析：

1. UL 224（绝缘套管）

定义挤压热缩管的要求，包括阻燃性、介电强度和耐热性。关键阻燃测试：样品置于125mm火焰中10秒，必须在30秒内自熄，且火焰不蔓延至管端。这是北美市场的基础要求——没有该认证，套管不能用于UL列名的电气设备。

2. UL VW-1（垂直燃烧测试）

线缆应用阻燃性的黄金标准——模拟垂直方向单根电线/套管燃烧（模拟真实线束环境）。严苛标准包括：10秒点燃，最长30秒自熄时间；无点燃下方棉指示器的火焰滴落；炭化距离火焰路径不超过25mm。微胶囊化红磷凭借快速成炭特性，自熄时间持续

3. IEC 60695（灼热丝测试）

对密闭环境（如数据中心、EV电池包）至关重要，“热表面点燃”是潜在风险（如故障电阻导致）。关键测试包括：

• GWIT（灼热丝点燃温度）：样品点燃并燃烧>30秒的最低温度。FRP-950X配方的PO套管GWIT >850°C（ATH配方PO为775°C）

• GWFI（灼热丝可燃性指数）：样品不点燃或燃烧≤10秒的最高温度。FRP-950X配方套管满足GWFI 960°C

• 应用关联：EV电池标准（如ISO 6469-3）要求GWIT >800°C——FRP-950X确保合规且有余量

4. 无卤阻燃新兴标准

中国GB/T 2408-2021：“无卤”认证要求卤素含量

欧盟EN 60695-11-10：对公共交通工具（火车、巴士）用套管要求烟雾毒性测试（NOx、SOx、HCl）



四. 工程选型框架：从规格到解决方案

选择阻燃热缩管需要使材料特性与应用的独特应力条件相匹配。以下是避免过度指定（成本高昂）或指定不足（风险）的分步框架：

1. 确定工作温度边界

连续使用：使聚合物的Tg（玻璃化转变温度）与环境匹配。例如：

• 新能源汽车电池舱（60-80°C）：标准PO（Tg ~-20°C）+ FRP-950X

• 引擎舱应用（120-150°C）：交联PO（Tg ~-30°C）或FKM + FRP-950X

• 峰值温度：考虑瞬态事件（如电池充电峰值、短路）。FRP-950X的炭层在600°C以下保持稳定——为安全系统激活争取关键时间

2. 评估环境暴露因素

化学品/油类：对于燃料接触（如汽车燃油管），FKM + FRP-950X是理想选择（ASTM D471油膨

湿气/湿度：FRP-950X的胶囊化抵抗水解——套管在85°C/85%RH下1000小时后保持介电强度（>20 kV/mm）（ATH配方套管降至

UV暴露：对于户外应用（如太阳能面板布线），在PO + FRP-950X中添加UV稳定剂（如受阻胺光稳定剂HALS）——2000小时UV暴露后（ISO 4892-3）保持柔韧性（伸长率>150%）

3. 优先考虑机械和电气性能

耐磨性：对于高振动环境（如轨道）中的布线，使用交联PO + FRP-950X

介电强度：对于高压应用（如EV 400V线束），FRP-950X配方的PO提供>22 kV/mm——超过UL 224要求的18 kV/mm

4. 符合全球合规要求

北美：专注UL 224和VW-1——FRP-950X以最小添加量确保合规

欧盟：优先REACH（无SVHC）和EN 60695（GWIT >800°C）——FRP-950X完全合规

中国：满足GB/T 2408-2021（无卤）和GB 30288-2013（烟雾毒性）——FRP-950X超出两者要求

五. 结语：技术卓越的合作之道

选择阻燃热缩管是一个安全关键决策，需要远超产品目录查阅的深度工作——它要求深入理解材料科学、阻燃机制和应用特定风险。我们不仅是阻燃添加剂供应商，更是您的技术合作伙伴，提供定制配方、测试支持（协助UL/VW-1/IEC认证测试，提供预测试样品加速验证）和供应链稳定性（FRP-950X年产能10,000吨，确保大批量新能源汽车或数据中心项目稳定供应）。
