水性聚氨酯阻燃，到底选添加型还是反应型？配方工程师的实战对比

  做水性聚氨酯（WPU）配方的工程师，大多会遇到同一个问题：客户要求涂层既环保、柔软、高透明，又要过UL94 V-0，最好还能低烟、不滴落。可WPU天生极限氧指数（LOI）只有17–19%，在空气中一点就着。

怎么让WPU“防火”？目前主流就两条路：添加型阻燃和反应型阻燃。选哪条？怎么选？本文不扯理论，直接对比两条路的核心差异、最新进展和配方实操。



  一、两条路的本质区别

添加型阻燃：在WPU乳液中物理掺混阻燃剂（粉体或液体），不改变化学结构。工艺简单、成本低、品类丰富。典型的如聚磷酸铵（APP）、三聚氰胺氰尿酸盐（MCA）、氢氧化铝（ATH）、可膨胀石墨等。

反应型阻燃：在WPU合成阶段，把含磷、氮等阻燃元素的单体通过共聚键合到聚氨酯分子链上。阻燃剂“长”在分子链里，不迁移、不析出、持久性好。典型的如DOPO衍生物、含磷多元醇等。



   二、磷氮协效：1+1>2的阻燃逻辑

在深入两类方案之前，先理解一个核心概念——磷氮协效。

磷系阻燃剂在燃烧时生成磷酸、聚磷酸，促进WPU表面脱水成炭，形成致密的炭层隔热隔氧；氮系阻燃剂受热分解释放氨气、氮气等不燃气体，稀释氧气并撑起炭层。两者配合，炭层更厚、更密、更稳定，阻燃效率远高于单一使用。

   这就是为什么WPU阻燃配方中，磷氮搭配几乎成了“标配”——不管是添加型还是反应型，最终有效的体系往往都绕不开磷氮协同。

   三、添加型阻燃：简单粗暴，但坑也不少

添加型最大的优点是“拿来就能用”。把阻燃粉体往WPU乳液里一搅，工艺不变，门槛低。

但问题同样明显：相容性差。大多数阻燃粉体是疏水的，WPU乳液是水性的，两者“八字不合”。直接混进去，轻则分散不均、乳液分层，重则直接破乳。就算勉强做成膜，放置一段时间阻燃剂也可能迁移析出，表面起白霜，阻燃效果衰减。

   不过，这几年添加型阻燃也有不少突破。烟台大学王全杰/段宝荣团队设计了一种水溶性氮-磷添加型阻燃剂N-P，解决了相容性问题。8%添加量就能把WPU的LOI从20.2%拉到27.3%，UL94达到V-0级，而且完全抑制了燃烧熔滴。锥形量热测试显示，总烟释放量减少了60%以上。

   这说明：添加型不是不行，关键要选对“水溶性”或“乳液适配型”的产品。

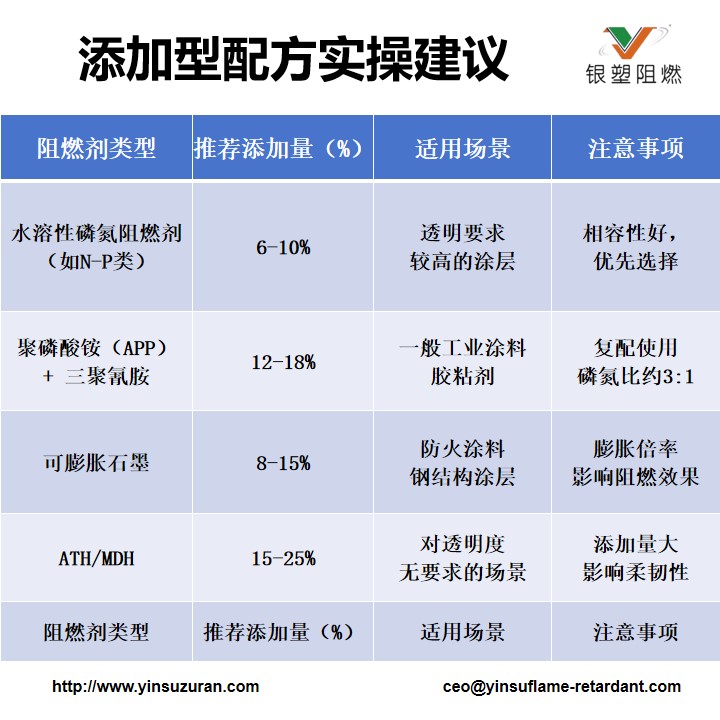

   关键提醒：无机粉体（ATH、MDH）在WPU中添加量超过15%时，涂膜透明度显著下降，柔韧性变差，这是很多工程师踩过的坑。如果客户对透明度和手感有要求，优先考虑水溶性磷氮系或反应型方案。



   四、反应型阻燃：一劳永逸，但门槛高

   反应型阻燃剂通过化学键“长”在WPU分子链上，不迁移、不析出，阻燃效果持久稳定。

还是王全杰/段宝荣团队的工作——他们合成了一种含有双DOPO结构的反应型阻燃剂PHED。12%添加量时，LOI从21.2%提升至28.6%，UL94从无等级到V-0，燃烧无熔滴。华东理工大学团队用DOPO-HQ做反应型改性，仅3%添加量就把LOI做到了35.35%。

而且反应型阻燃还有一个隐藏优势：不牺牲力学性能，有时反而提升。PHED参与WPU硬段构建后，硬段含量增加、氢键作用增强，材料力学性能反而有所提升。

但反应型的短板也很明显：合成工艺复杂、成本高，而且不是所有WPU配方都能“接得住”反应型单体。

关于聚醚型和聚酯型WPU的差异。

   配方工程师选型时需要注意：聚酯型WPU比聚醚型更容易成炭。聚酯链段本身含有酯键，在受热时更容易发生环化反应，形成芳香族结构，对磷氮系阻燃剂的成炭反应更友好。因此，同样的磷-氮阻燃体系，在聚酯型WPU中的阻燃效果通常优于聚醚型。如果你的WPU乳液是聚醚型，可能需要适当增加阻燃剂用量或优化磷氮比。

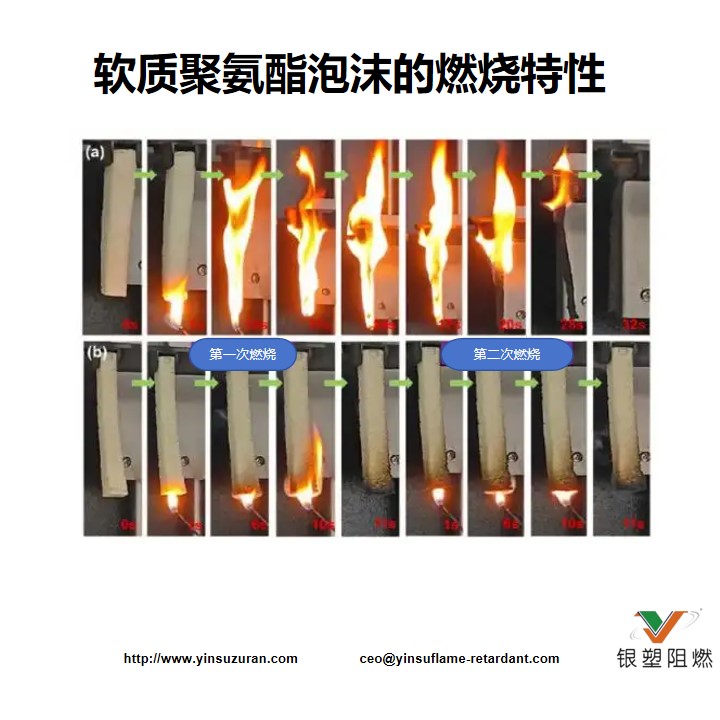

   它的极限氧指数（LOI）仅为18.5%左右，在空气中就能持续燃烧。燃烧时，泡沫首先熔融塌陷，形成池火，随后剧烈燃烧，整个过程伴随着大量烟雾和有毒气体释放。



   五、延伸到PU发泡与PU皮革：两个已验证的配方体系

   水性聚氨酯的阻燃思路，同样可以延伸到溶剂型聚氨酯体系。以下两个配方已经在PU发泡和PU皮革中得到了实验验证。

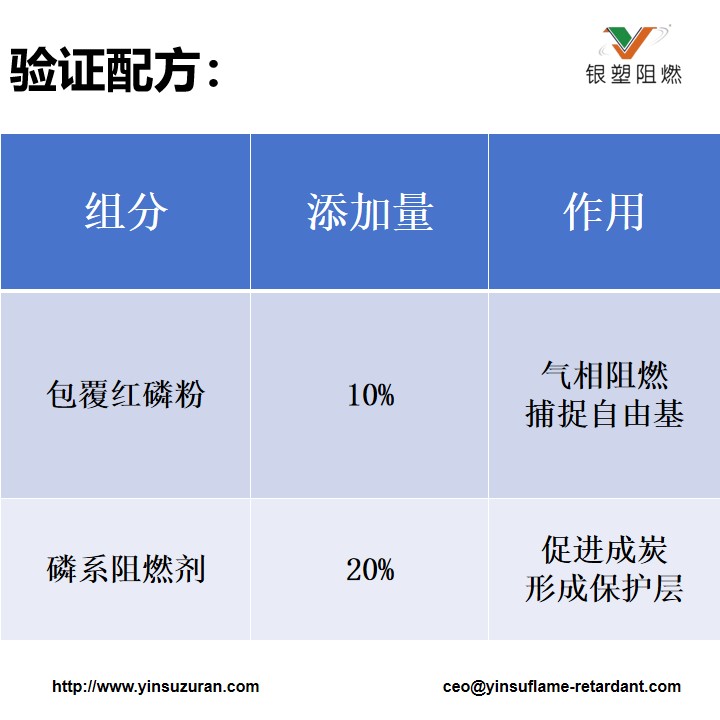

   1. PU发泡：包覆红磷 + 磷系阻燃剂

   硬质聚氨酯泡沫（RPUF）用于建筑保温、冰箱隔热等领域，对阻燃要求极高。

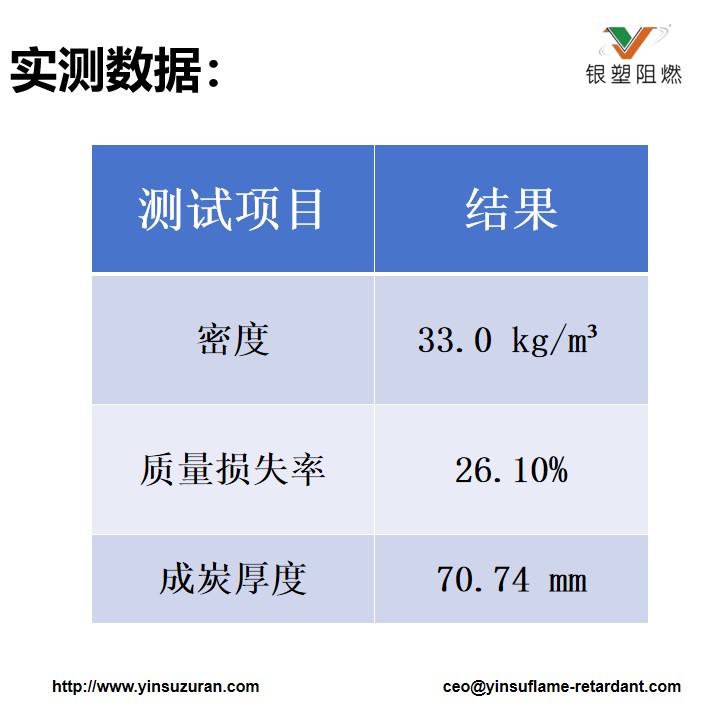

   红磷在气相中释放磷系自由基捕捉剂，中断燃烧链反应；磷系阻燃剂在凝聚相促进PU表面脱水成炭，两者协同，形成厚达70mm以上的致密炭层，有效阻隔热量和氧气。包覆红磷解决了普通红磷与PU基体相容性差、易吸潮、加工易起火等问题。



  2. PU皮革：磷系阻燃剂 + 氮系阻燃剂

  PU皮革的阻燃要求除了阻燃等级，还要兼顾低烟、不析出、不黄变、手感柔软。

   磷系阻燃剂单独使用时，高温下可能释放磷化氢（PH₃）气体。氮系阻燃剂的加入恰好解决了这个问题——磷系阻燃剂与氮系阻燃剂形成协效体系，不仅抑制了PH₃的释放，还显著提升了成炭效果和抑烟性能。

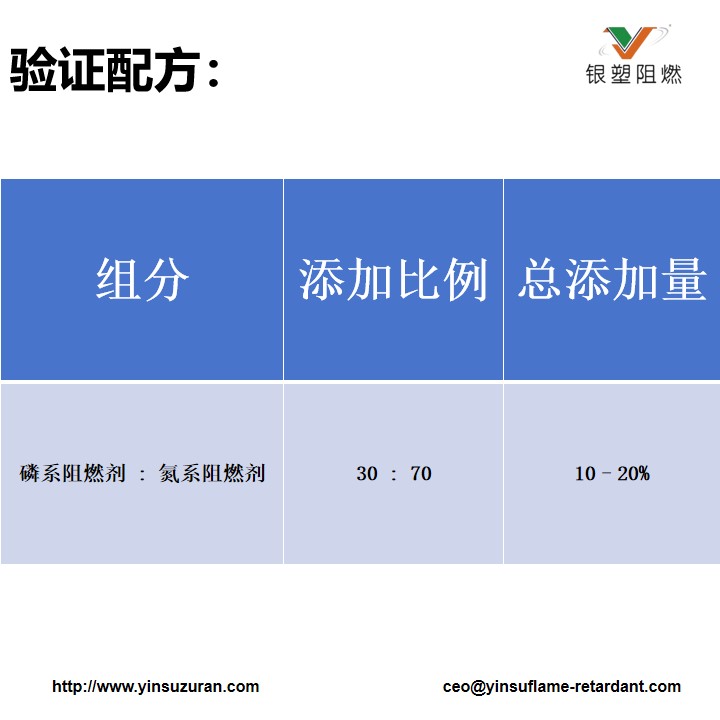

   为什么这个配方更实用？

   添加量灵活：10–20%可根据具体产品要求调整

   不析出：磷系阻燃剂与氮系阻燃剂的相容性好，长期使用不迁移

   低烟低毒：无卤体系，燃烧时不释放卤化氢

   手感影响小：相比ATH/MDH等无机填料，对柔软度影响更小



   六、配方工程师的实战选择指南

   什么时候优先选添加型？

   预算有限、工艺简单优先

   已有成熟WPU乳液配方，不想改合成路线

   阻燃要求中等（如LOI≥27%、UL94 V-0即可）

   关键选型原则：优先选“水溶性”或“乳液适配型”添加型阻燃剂，避免普通疏水粉体直接混用

   什么时候值得上反应型？

   对阻燃持久性要求高（长期不析出、不迁移）

   要求极高阻燃等级（LOI≥30%以上）

   对力学性能保留要求苛刻

   产品面向高端市场（出口、车规、电子等）

   有自研WPU乳液的能力，愿意在合成端投入

   第三条路：复配协同。这不是非此即彼的选择。实际配方中，反应型打底（保证基础阻燃和不迁移）+ 添加型增效（进一步提升阻燃等级和抑烟）往往效果最好。具体建议：反应型引入磷元素（添加量5-8%），再复配2-3%的氮系协效剂（如MCA），总磷氮比控制在P:N=1:2左右。



   七、两个常见误区

   误区一：“添加量越大阻燃越好” 。WPU体系中，阻燃剂添加量过高会导致乳液稳定性下降、力学性能劣化。N-P系阻燃剂的最佳添加量是8%，再高反而效果不稳定。每个体系都有“黄金添加点”，需要通过实验确定。

   误区二：“反应型一定比添加型好” 。反应型确实更稳定，但如果你的WPU配方本身乳化体系脆弱，强行引入反应型单体可能导致无法乳化，得不偿失。技术没有绝对好坏，只有适不适合。



   八、行业趋势：无卤、低烟、多功能

   据统计，约80%的火灾死亡是因烟雾和有毒气体窒息所致。因此WPU阻燃的发展方向越来越明确——无卤化、抑烟化、多功能化。

   具体趋势包括：开发低添加量、高磷/氮含量的高效无卤阻燃剂；含多种阻燃元素的协同体系；无机纳米阻燃剂（兼具阻燃和抑烟功能）。

   另外值得关注的是生物基和智能化方向。有研究用壳聚糖（生物质来源）改性WPU，700℃残炭率从0.7%提升到32.7%，LOI达到35.4%。还有团队开发了兼具自预警和主动灭火功能的智能防火WPU涂层。

   回到最初的问题：水性聚氨酯阻燃，添加型还是反应型？答案是——取决于你的配方体系、成本预算和性能目标。添加型门槛低、见效快，但选错产品容易翻车；反应型一劳永逸，但成本和门槛高。最聪明的做法是先搞清楚自己WPU乳液的“脾气”和类型（聚醚还是聚酯），再对症下药。如果条件允许，磷氮协效的复配协同往往能取两家之长。



   结论

   回到配方工程师最关心的问题：水性聚氨酯阻燃，到底选添加型还是反应型？

   答案是——取决于你的配方体系、成本预算和性能目标。添加型门槛低、见效快，但选错产品容易翻车；反应型一劳永逸，但成本和门槛高。最聪明的做法是先搞清楚自己WPU乳液的“脾气”和类型（聚醚还是聚酯），再对症下药。如果条件允许，磷氮协效的复配协同往往能取两家之长。

   不过，对大多数配方工程师来说，最大的困扰不是“不知道怎么选”，而是“选好了还得自己复配”——不同阻燃剂之间的比例、相容性、分散性，每一步都可能翻车。



   银塑阻燃深耕聚氨酯阻燃领域多年，针对WPU、PU发泡、PU皮革等不同应用场景，已经开发了成熟的单组分阻燃剂产品。你不需要自己配比、不需要担心相容性，直接添加即可使用。

比如针对PU发泡，我们有包覆红磷阻燃剂系列（FRP-950X等），添加量低、成炭效果好，与ADP复配时成炭厚度可达70mm以上；针对PU皮革和涂层，我们有改性MCA（MCA-B） ，分散性优良、不析出、与树脂相容性好，直接添加就能达到V-0等级；针对需要更高耐温的体系，WADP-10改性有机磷阻燃剂热分解温度超过350℃，抗黄变、不析出，适用于TPU等高温加工场景。

   不需要自己折腾复配，直接选对产品，加进去就能用。
