聚氨酯阻燃涂层的“三角难题”：水性油性、附着力、pH值
做聚氨酯阻燃涂层的人都知道，这东西看着简单，做起来全是细节。水性体系有水性体系的坑，油性体系有油性体系的麻烦，附着力、pH值这些参数，一个没控住，整批涂料就废了。

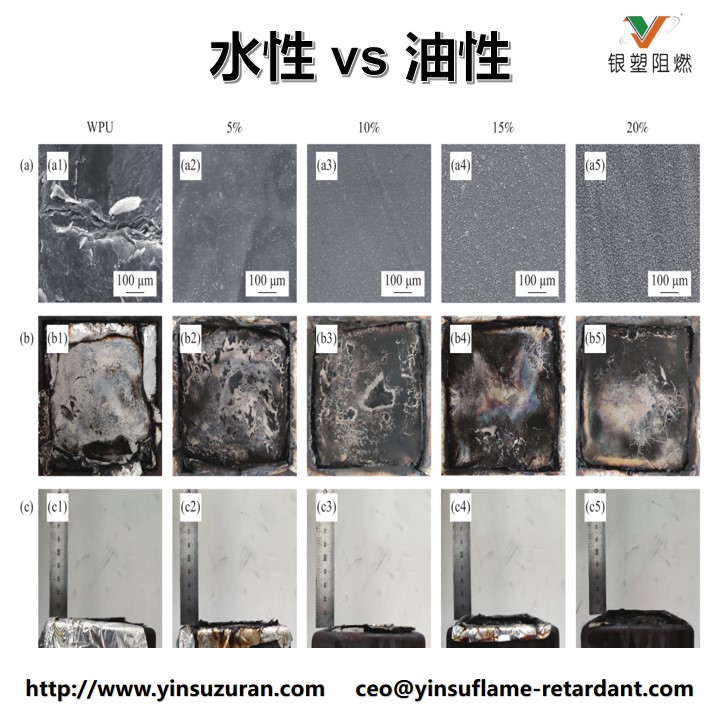

水性 vs. 油性：表面都是涂层，底子完全不一样
水性聚氨酯（WPU）和油性聚氨酯的阻燃难点，根本不在一个维度上。
水性聚氨酯最大的问题是：阻燃剂加不进去。
WPU是以水为分散介质的，而市面上大多数阻燃剂是疏水的。两者强行混合，轻则分散不均、乳液分层，重则直接破乳——整批涂料报废。就算侥幸做成了膜，阻燃剂也会慢慢迁移到表面——起霜、性能衰减，几个月后跟没加一样。
解决这个问题的路径有两条。第一条是添加型，目前市面上已经有针对水性体系开发的专用阻燃产品。比如Deflamer® LFR-2260阻燃乳液，专门设计用于水性聚氨酯和水性聚丙烯酸体系，具有良好的分散性、相容性和储存稳定性，建议添加量为15-25份。湖北友丰的YF7030J是一种以氮磷为基材的无卤阻燃剂，细度高、分散好，同样适用于水性或油性的聚氨酯乳液。第二条是反应型，把含磷、氮等阻燃元素的单体通过共聚键合到聚氨酯分子链上，阻燃剂“长”在分子链里，不迁移、不析出。比如二羟甲基咪唑DOPO，含有二羧基和二羟基，可以作为水性扩链剂与聚酯多元醇和二异氰酸酯聚合，形成氮磷协效阻燃体系，长时间放置不分层。
选型是第一位的：水性体系用水性阻燃剂，别拿油性阻燃剂往水体系里怼。
油性聚氨酯涂层的麻烦不在相容性，在环保压力。
油性体系以有机溶剂为分散介质，VOC排放是硬伤。客户越来越要求低VOC，但油性体系的阻燃方案大多依赖传统含卤阻燃剂。目前聚氨酯行业仍以TCPP添加体系为主。TCPP（磷酸三（2-氯丙基）酯）是聚氨酯泡沫和涂层中最常用的阻燃剂之一。效率是高，但环保压力越来越大，无卤转型已经是行业趋势。改用水性体系又得从头面对相容性问题，两头堵。
无卤方案成本更高，需要提前算账。 无卤阻燃剂（磷氮系等）符合环保要求，但价格通常是卤素类的1.5-2倍，且添加量需增加10%-20%才能达到同等阻燃效果。以聚氨酯类TCPP为例，价格从2020年的1.0-1.1万元/吨上涨至1.5-1.6万元/吨；工程塑料类BDP阻燃剂2025年已突破3.2万元/吨。无卤不是“免费午餐”，性能和成本需要一并评估。
阻燃剂对剥离率（附着力）的影响：不是“降多少”的问题，是“会不会掉”的问题
加入阻燃剂可能会破坏聚氨酯涂料的优良特性——附着力、光泽度，甚至耐候性。
添加型阻燃剂对附着力的破坏最直接。 阻燃剂与树脂相容性差，相当于在涂层和基材之间夹了一层“隔离层”。物理粘接被削弱，附着力自然下降。反应型阻燃剂相对好一些——它通过化学键结合到聚氨酯分子链上，不会物理性破坏涂层结构。
改善附着力有多种实操手段，不只能靠相容剂：
加偶联剂：在配方中添加硅烷偶联剂（如KH-550、KH-570），可在阻燃剂颗粒与树脂之间形成“分子桥”，显著改善界面结合。添加3% SiO₂@KH-570（粒径30nm）可提升涂层硬度至2H。偶联剂一般建议添加量为5-8份。
环氧树脂改性：用环氧树脂改性水性聚氨酯，涂膜附着力可达1级，耐水时间240h，阻燃时间10分钟以上。
调整固化剂比例：对于双组分体系，固化剂比例直接影响交联密度和附着力。水性双组分聚氨酯涂料中，固化剂的种类和用量对附着力有显著影响。需要根据阻燃剂的加入量相应调整固化剂比例。
底涂预处理：对基材进行底涂处理，增加表面极性，改善与阻燃涂层的结合力。
控制涂布厚度：过厚的涂层内应力大，反而容易脱落。一般建议单次涂布厚度控制在20-50μm。
pH值：一个被低估的“隐形变量”
WPU乳液本身对pH值就敏感。阻燃剂的酸碱度不当，直接破坏乳液平衡——破乳、凝胶、报废。
pH值不仅影响乳液稳定性，还直接影响阻燃效果。 研究表明，在不同pH条件下制备的阻燃涂层，阻燃性能差异显著——pH 3和pH 9条件下制备的涂层离火即熄，而pH 6的样品连火焰蔓延都止不住，最佳性能出现在pH=3的酸性条件下，峰值热释放速率比未涂覆泡沫降低了48%。当然，不同阻燃体系的最佳pH窗口不同，需要针对具体配方做小样验证。
水性体系把pH控制在7-8，避免过酸或过碱破坏分散平衡。
其他几个绕不开的坑
阻燃剂加少了达不到V-0，加多了涂层变脆、透明度下降、手感变硬。 以水性聚氨酯涂料为例，复合阻燃剂的添加量一般在10-15份；阻燃乳液类建议添加15-25份。具体添加量需要根据树脂体系、涂层厚度和阻燃要求通过实验确定。常规添加量5-15%是参考范围，每个体系都有“黄金添加点”，超过饱和溶解度再多都是浪费。
WPU涂层本身炭化性能不佳，燃烧过程中熔滴问题一直没有彻底解决。 本质阻燃型水性聚氨酯是方向，通过将阻燃元素（有机磷系或磷-氮系）键合到分子链上，可以克服添加型阻燃剂涂层不透明、添加量大、耐水性差、易迁移、燃烧产生有毒气体等缺点。
几点实实在在的建议
选型是第一位的：水性体系选水性阻燃剂（如水溶性磷氮系、Deflamer® LFR-2260阻燃乳液、YF7030J等），油性体系选油性阻燃剂（如TCPP）。别拿油性阻燃剂往水体系里怼。
优先考虑反应型：反应型阻燃剂参与聚氨酯交联反应，与分子链融为一体，相容性远超过添加型。DOPO类反应型阻燃剂可在聚合阶段引入，实现本质阻燃。虽然工艺复杂一点，但长期稳定性和不迁移的优势值得投入。
附着力不行，先试试加偶联剂：硅烷偶联剂（KH-550、KH-570）添加0.5-2%，在阻燃剂和树脂之间搭桥，很多时候比换树脂更管用。
pH值别马虎：水性体系保持pH 7-8，避免过酸或过碱破坏分散平衡。不同阻燃体系的最佳pH窗口不同，做小样的时候把pH值作为一个独立变量测一遍。
成本账要算清楚：无卤方案虽然环保，但原料成本更高（1.5-2倍），添加量也更大（+10-20%）。做方案的时候把成本差异考虑进去，别让客户最后因为价格接受不了而放弃。
聚氨酯阻燃涂层不是一个“加阻燃剂就完事”的简单配方。水性还是油性、添加还是反应、pH值控多少、附着力怎么保——每一个选择都影响最终结果。有时候一个参数没调对，整批货就废了。把上面几点先跑通，再做下一步。
结尾
如果你觉得从零开始调配阻燃剂太耗时，银塑阻燃直接给出了另一种选择。我们针对聚氨酯、环氧树脂、涂料等不同体系，已经准备好了红磷膏这类复配好的阻燃剂。
以RP-TP46为例，它是将包覆红磷粉与阻燃油混合而成，开盖即用，无需再自己配比。磷含量35-45%，添加量少就能达到阻燃效果；粒径细至2500目，对制品表面光滑度影响小；膏体形态无粉尘，使用安全，也符合RoHS和REACH法规。针对环氧体系，我们还有专门的RP-EP系列。
你可以直接拿样品上机测试，省去自己复配和调试的环节。有具体阻燃等级要求，欢迎带上你的基材和工艺参数来沟通，我们帮你匹配最合适的产品。
